真空干燥箱DZF系列



使
用
說
明
書

目             錄

一：儀器特點 ………………………………………………1

二：儀器使用 ……………………………………………1-3

三：技術參數 ………………………………………………3

四：注意事項 ………………………………………………4

五：故障及排除 ……………………………………………4

六：裝箱單 …………………………………………………4

七：合格證 …………………………………………………5

附：上海博訊實業有限公司系列產品
                        LTDE可編程智能儀表詳細說明書



一. 儀器特點
 真空干燥箱專為干燥熱敏，易分解和易氧化物質而設計，能夠向內部充入惰性氣體，特別是一些成分復雜的物品也能進行快速干燥，長方形工作室，使有效容積達到**大，加熱元件U字形包圍于內膽外壁，保溫棉填充隔熱保溫，微電腦溫度控制器，能根據環境溫度負載量的大小自動調節控制參數，控溫精度可靠，鋼化，防彈雙層玻璃門觀察工作室內物體一目了然。箱門閉合松緊能調節，整體成型的硅膠門封圈，確保密封效果，工作室采用不銹鋼板制成，存儲，加熱和干燥都是在沒有氧氣或者充滿惰性氣體環境里進行，所以不會氧化。配上真空泵和真空管可用于抽取真空的試驗。

二. 儀器使用
操作面板功能

	SET: 功能鍵
	OUT：輸出指示
	PV窗口：測量值
	SV窗口：設定值
	ALM1：上限報警
	ALM2：下限報警
	< ：移位鍵
	∨：減鍵
	∧：加鍵
	AT(AL)：自動整定

普通操作方法：
接通電源，按↑鍵二秒鐘使SV窗口出現STOP（暫停）。設定步驟：按←鍵PV顯示C01。按←↑↓設置所需的溫度。按SET鍵，PV顯示t01。按←↑↓設置-1。等到返回菜單（SV顯示STOP）。再按↓鍵二秒鐘，SV顯示RUN即可。此時PV即顯示升溫。SV窗口HOLD和設置的溫度交替顯示。
例如：要儀器到100℃長期保持自動恒溫
按 ← 鍵一下   C01   = 100
按SET鍵一下   t01    = -1
等到SV返回STOP，再按↓鍵。SV顯示RUN即儀器開始工作。

定時功能操作方法：
接通電源，按↑鍵二秒鐘使PV顯示STOP（暫停）。按←鍵PV顯示CO1, 按←↑↓設置起始溫度50（起始溫度應高于室溫）, 按SET鍵，PV顯示t01。按←↑↓設置起始溫度到所需用實際溫度的時間（時間宜長不宜短）。按SET鍵PV顯示C02。按←↑↓設置工作所需的溫度, 按SET鍵PV顯示t02, 按←↑↓設置所需恒溫時間, 按SET鍵PV顯示C03, 按←↑↓設置所需用實際溫度（即和C02同樣的溫度）, 按SET鍵PV顯示t03, 按←↑↓設置-121。等到返回菜單（SV顯示STOP）。再按↓鍵二秒即啟動。此時PV窗口顯示溫度上升。SV顯示溫度上升或時間運營。
例如：要400℃恒溫10分鐘。
按 ← 鍵一下    C01   =50  （起始溫度為略高于室內溫度的值，如50℃。）
按SET鍵一下    t01   =20   (一般情況下該段升溫時間不宜過短，否則容易溫度過沖。)
按SET鍵一下    C02   =400  (工作需要溫度)#p#分頁標題#e#
按SET鍵一下    t02   =10   (恒溫時間)
按SET鍵一下    C03   =400  (工作用的溫度)
按SET鍵一下    t03   =-121
等到SV顯示STOP再按↓鍵二秒SV顯示RUN即啟動。此時PV顯示實測溫度上升。SV顯示設置溫度上升或時間運行。

可編程通常操作方法

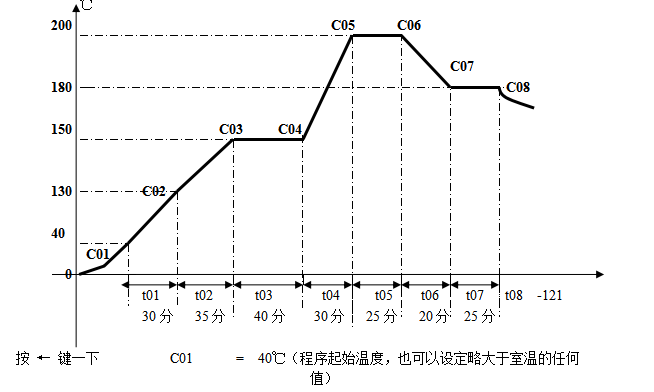

接通電源，按↑鍵二秒鐘使SV窗口出現STOP（暫停）。設定步驟：按一下←鍵，上排PV顯示C01，表示需要程控的起始溫度，操作←↑↓鍵，使下排SV達到所需起始溫度。再按下SET鍵，PV顯示t01，表示從起始溫度達到下一設定溫度的時間，操作←↑↓鍵，使SV達到所需時間。再按下SET鍵，PV顯示C02，表示剛才設定的起始溫度C01，用了t01的時間，所要達到的溫度，按←↑↓使SV達到所需溫度。（如需恒溫，則C01與C02設置同一值），再按下SET鍵，PV顯示t02表示從C02到達下一溫度的時間設定，按前面步驟操作…,**后一段T參數設置 “-121”即可自動關機，**多達30段,**后結束段將txx設置-121設置完畢等SV返回STOP再按↓鍵使顯示窗口出現RUN儀器自動按照設定的程序開始工作。程序編排采用溫度--時間-溫度格式，其定義是從當前段設置溫度，經過該段設置的時間到達一溫度。  例示：按下圖所示程序曲線設定各段程序值（從40度用30分鐘升到130度再用35分鐘升到150度恒溫40分鐘再用30分鐘升到200度恒溫25分鐘再用20分鐘降到180度再恒溫25分鐘后自然冷卻）
    ℃

按SET鍵一下          t01       =  3 0分鐘
按SET鍵一下          C02      =  130℃
按SET鍵一下          t02       =  35分鐘
按SET鍵一下          C03      =  150℃
按SET鍵一下          t03       =  40分鐘
按SET鍵一下          C04      =  150℃
按SET鍵一下          t04       =  30分鐘
按SET鍵一下          C05      =  200℃
按SET鍵一下          t05       =  25分鐘
按SET鍵一下          C06      =  200℃
按SET鍵一下          t06       =  20分鐘
按SET鍵一下          C07      =  180℃
按SET鍵一下          t07       =  25分鐘
按SET鍵一下          C08      =  180℃
按SET鍵一下          t08       =   -121（程序運行結束）

三．技術參數


型 號	DZG-6020	DZG-6021	DZG-6050	DZG-6051	DZG-6090	DZG-6210
控溫范圍	室溫+10～250℃	室溫+10～200℃	室溫+10～250℃	室溫+10～200℃	室溫+10～250℃
恒溫精度	±0.5℃
真空度	133Pa
電源電壓	220V/50HZ
加熱功率	500W	500W	1400W	1400W	1400W	2100W
內膽材料	不銹鋼	冷板	不銹鋼	冷板	不銹鋼
擱板配置	1塊		2塊			3塊
工作室尺寸（深*寬*高mm）	300*300*275	300*300*275	415*370*345	415*370*345	450*450*450	640*560*600
外形尺寸	510*580*450		585*720*535		650*615*1470	880*720*1750
包裝尺寸	550*640*540		630*780*630		770*740*1630	980*820*1950
凈重	32		64		145
毛重	40		75		185
包裝	紙箱				木箱

 #p#分頁標題#e#


四．注意事項
1． 儀器外殼必須有效接地，以保證使用安全。
2． 儀器應放在通風良好的室內水平位置，在其周圍不可放置易燃易爆物品。
3． 應在供電線路中安裝鐵殼的閘刀開關一只，供此箱專用，在外殼接地通電前請檢查本箱的電器性能，并應注意是否有斷路或漏電現象,本儀器無防爆裝置，不得放入易燃易爆物品干燥。
4． 箱內物品放置切勿過擠，必須留出空間，以利熱空氣循環。
5、箱子由于密封度較高，在使用時，加溫前需抽去真空，以防氣體膨脹發生爆炸，儀器需要專人操作，在使用過程中發現真空表沒有負壓時，應繼續抽去真空，以確保安全。

五．故障及排除

現象	原因	排除方法
1.無電源	1插頭未插好或斷電	插好插頭或接好線
	2熔斷器燒斷	更換熔斷器
2. 箱內溫度不升	1． 設定溫度低 2． 電熱器壞 3． 控溫儀壞 4． 循環風機壞	1． 調整設定溫度 2． 換電熱器 3． 換控溫儀 4． 換風機
3.設定溫度與箱內溫度誤差大	1． 溫度傳感器壞 2． 控溫儀壞	1． 換傳感器 2． 換控溫儀
4.超溫報警異常	1． 設定溫度低 2． 控溫儀壞	1． 調整設定溫度 2． 換控溫儀

本儀器性能優越，不容易發生故障，萬一出現故障，可打電話，請求服務。


六．裝箱單

序號	類別	名稱	單位	數量	備注
1	主件	真空干燥箱	臺	1
2	文件	使用說明書	份	1
3	文件	裝箱清單	份	1
4	文件	合格證	份	1







七. 合格證

儀器名稱	真空干燥箱
型號規格
出廠編號
出廠日期
檢驗員

儀器三包一年（發熱元件及電機保修期為6個月）
